JSL爵士龍音響線陣的安裝步驟
由一組排列成直線(或近似直線),間隔是緊密的、振幅相同(同口徑、同類型)相位相同的若干揚聲器單元,及相應結構件組成的,并具有某種特殊指向性的系統,這就是線陣揚聲器系統的定義。這種結構的優勢:1、衰減相對小,用于遠距離、大功率擴聲系統。2、垂直指向性窄,減少天花、地面、物體反射。提高音質和清晰度。3、布置快捷。4、外觀簡潔。

爵士龍的大型線陣如LA-606\LAB-608等,大多用于大型演出。爵士龍也專門為小型舞臺演出,宴廳類場所設計了小型線陣,像K1K2系列,效果一點也不輸給大型舞臺現場。
爵士龍線陣那么大,是怎么安裝的呢?

1、準備工具:

A.線陣吊架 B.葫蘆 C.U型卸扣 D.編組吊帶

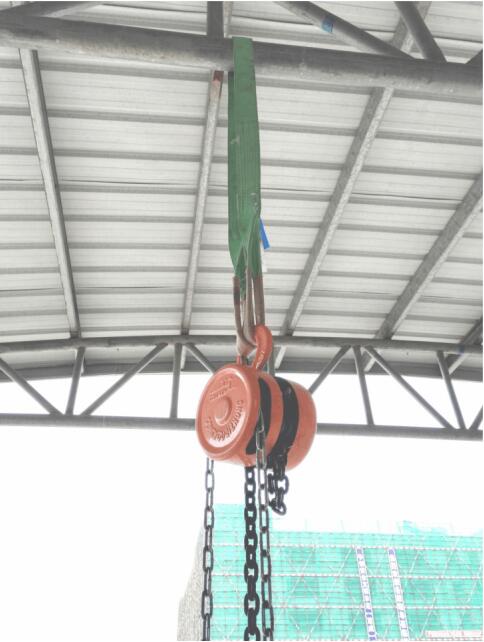

2、安裝葫蘆

3、安裝吊架

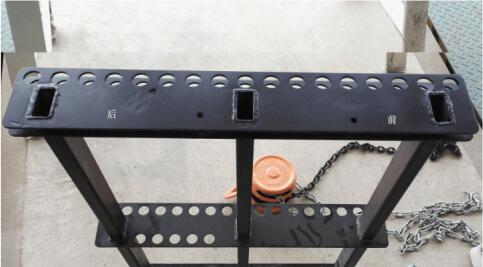

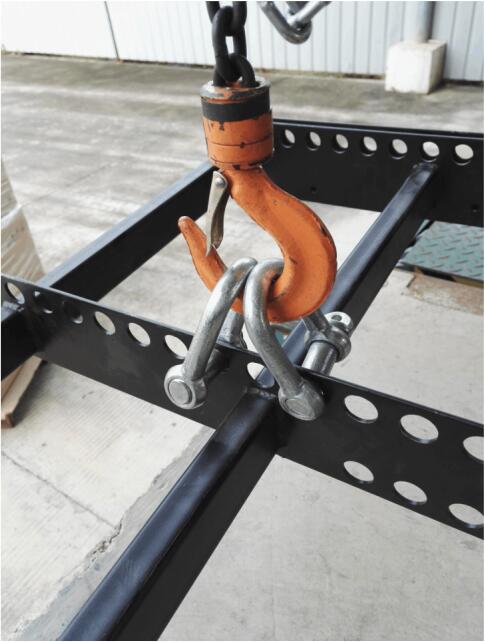

注意:U型卸扣安裝孔位,從吊架的后向前數,第6和第8孔

側面只有一個插孔的是“前”
有兩個插孔的是“后”
音箱朝著前面裝
4、線陣音箱互相連接

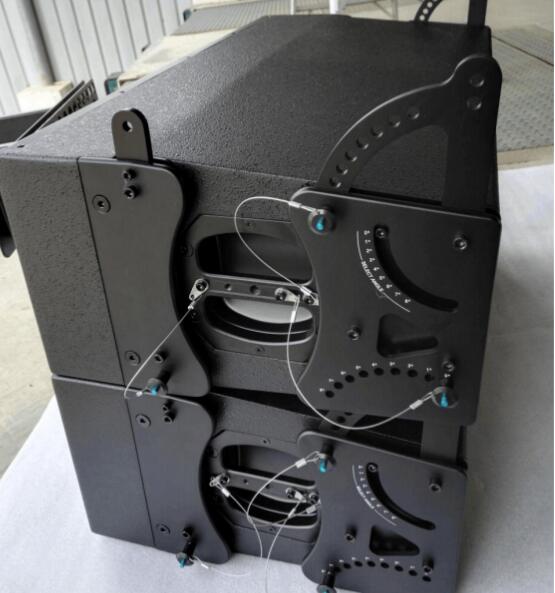

這是最下面一只,首先把連接件翻起來,定好角度,插插銷

第二只

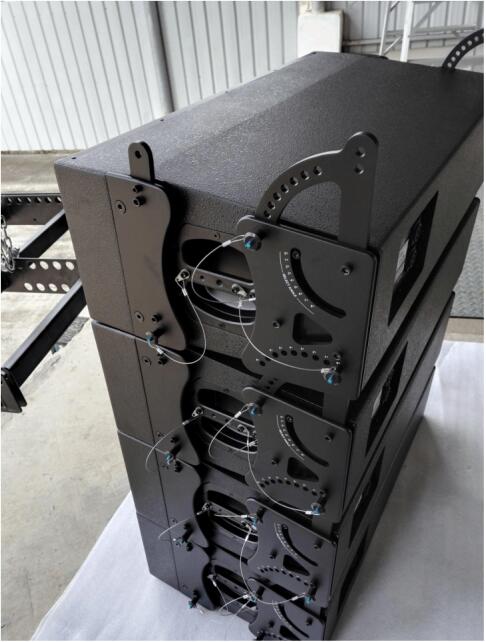

圖中四只音箱,插銷都插成了 0 度
如果知道要插多少角度的話,也可以預先安裝指定角度插好!!

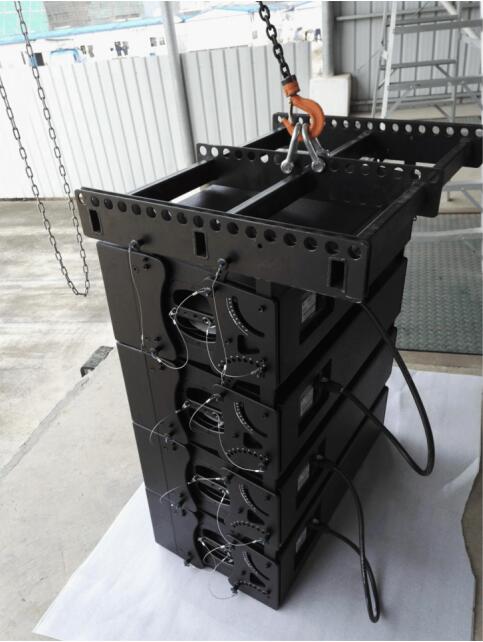

5、線陣音箱與吊架連接

注意后面的接線
6、離地

7、連線要求

注意:音箱上面用的連線是 4 芯線,“1+ ”“1-”“ 2+ ”“2-”都
要接!!!!
如果按傳統的方法只接了“ 1+ ”“1-”,那么只有低音響!!

四芯短連線

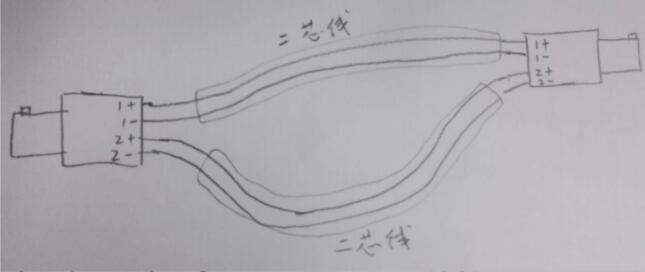

如果沒有四芯線的話,可以用兩條普通的兩芯線代替,見下圖

2 芯線共用一個音箱插頭即可

兩兩相連之后,再用 2 條 4 芯線分別接到第 1 只
再次強調:全部都是 4 芯線。
沒有 4 芯線的話: 2 條 2 芯線 =1 條 4 芯線

8、改角度方法

A.首先拔掉側后面上下兩個插銷,兩側,一共是 4 個
B.將連接偏轉動到系統的角度,圖中是 7°,插上插銷,見上圖

C.調整音箱的角度,上面 7°孔對準時,插上插銷,見上圖

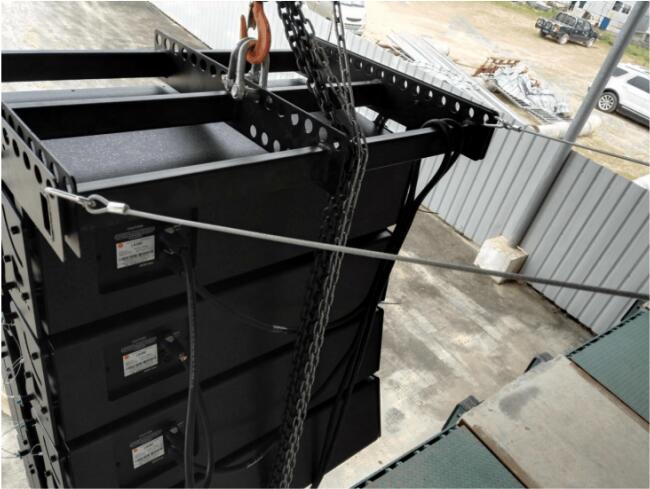

9、用拉繩固定水平角

用水平儀測量吊架和音箱的角度
吊架水平角度是 10°(最好是 8°)

最下面一只音箱地板與水平夾角是 31°(最好是 29°)

沒有專業的水平儀,也可以用手機 APP 代替

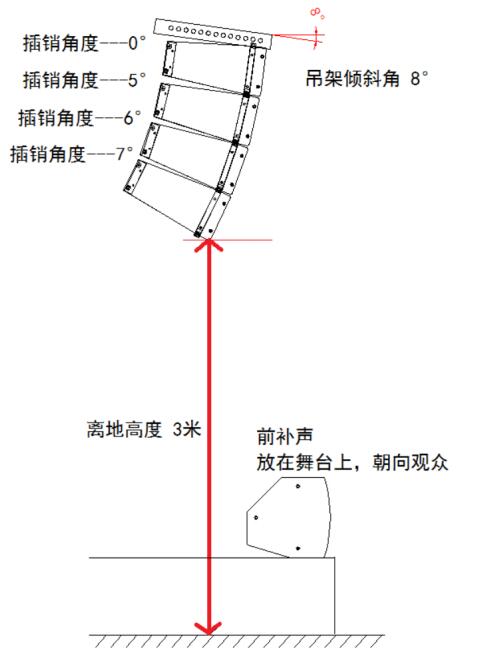

10、安裝尺寸(投射距離 25 米)
允許角度偏差范圍:± 1°
允許長度偏差范圍:± 3CM
